1. Механическая конфигурация и структура соединения

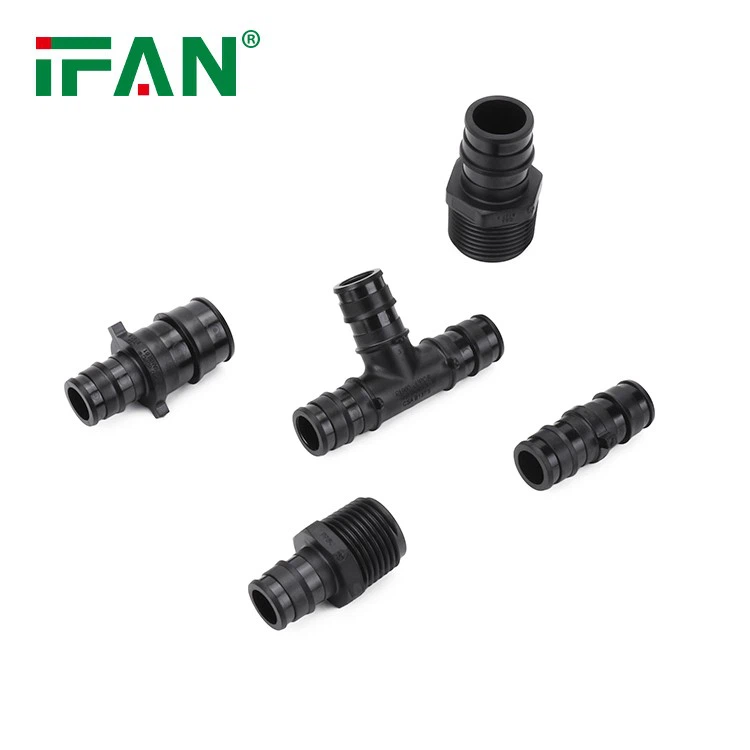

Слайд-фитинги Ifan Quick-Connect Pex спроектированы с многокомпонентным корпусом с первичной вставкой, герметичным кольцом и внешним скользящим рукавом. Структура предназначена для линейного взаимодействия, где труба PEX расширяется, а фитинговая рукава скользит, чтобы сформировать механический замок. Корпус вставки включает в себя двойные уплотнительные кольца и хребта фиксатора для повышения целостности герметизации. Размеры следуют ISO 15875-5 и ASTM F877, обеспечивая стандартизированную соответствие для различных производителей труб PEX. Выравнивание компонентов проверяется во время сборки, чтобы соответствовать концентричности и допускам внедрения глубины.
2. Базовый состав материала и сертификация
Фитинги изготавливаются в основном из кованой латуни CW617N или PPSU (полифенилсульфона) для неметаллических вариантов. Латунное сырье сертифицировано на EN 12165 с элементным анализом, подтверждающим соответствие требованиям питьевой воды. Части PPSU отличаются с использованием рева-смолы с тепловой и химической устойчивостью, проверенной с помощью DSC (дифференциальная сканирующая калориметрия) и FTIR (инфракрасная спектроскопия Фурье-трансформации). Все партии материалов регистрируются для отслеживания и качественного соответствия. Латунные компоненты отожжены после восстановления, чтобы уменьшить остаточное напряжение и искажения обработки.
3. Поверхностная отделка и обработка покрытия
Для латунных фитингов поверхностная отделка наносится через гальванирующую или механическую полировку. Никелевые или хромированные слои, покрытые платы, варьируются от 8 до 15 мкм, подтвержденные измельчениями толщины покрытия вихревого тока. Шероховатость поверхности поддерживается на RA меньше или равна 1,6 мкм, чтобы обеспечить плавное взаимодействие с поверхностями труб и минимальным трением во время установки. Полезок PPS Испытания на солевые распылители на ISO 9227 выполняются на фитингах для проверки коррозионной устойчивости при расширенном воздействии.
4. Система герметизации уплотнительного кольца и спецификации эластомера
Каждый фитинг включает в себя двойные уплотнительные кольца EPDM, расположенные в предварительно приготовленных канавках на корпусе вставки. Уплотнительные кольца соответствуют требованиям en 681-1 для эластомерных уплотнений и устойчивы к термическому циклу, хлорированной воде и механическому сжатию. Твердость тестируется с использованием Shore A Durometers, нацеленные на значения между 70–80. Испытания и удлинение сжатия при разрыве выполняются для стандартов ASTM D395 и D412 соответственно. Смазка применяется к уплотнительным кольцам перед сборкой, чтобы облегчить вставку трубы без повреждения.
5. Проектирование и удержание скользящей рукава
Внешняя скользящая рукав изготовлен из нержавеющей стали или алюминиевого сплава, в зависимости от варианта продукта. Внутренний диаметр точно обрабатывается для соответствия наружному диаметру расширенной трубы, обеспечивая плотное осевое удержание после расположения. Конец рукава скошен, чтобы облегчить скользящее движение во время подключения. Испытания на осевые силы подтверждают, что рукав надежно удерживает трубу при давлении и условиях термического расширения. Механическое тестирование проводится для измерения силы вставки, устойчивости к выводу и устойчивой нагрузки в рамках температурных циклов.
6. Размерные допуски и взаимозаменяемость
Все критические размеры-мельчайшие OD, глубина канавки уплотнительного кольца, идентификатор рукава и подгонка по длине обработана или формирована в пределах ± 0. Допуск 05 мм. Цифровые суппорты и координатные измерительные машины (CMMS) используются для проверки. Фитинги предназначены для совместимости с трубами PEX, соответствующими ISO 15875 и ASTM F876, что позволяет общепринятой взаимозаменяемость. Фитинги протестируются с использованием инструментов датчика и спаривающихся деталей от сторонних производителей, чтобы обеспечить совместимость межбренда и консистенцию производительности.
7. Гидростатическое давление и тестирование утечки
Каждое примерки PEX с быстрым подключением IFAN подвергается тестированию гидростатического давления при 1,5 × номинальном рабочее давление. Типичные тестовые значения достигают 20 бар в течение 10 минут в условиях чистой воды. Проверка утечки проводится с помощью визуального погружения и испытаний на давление воздуха с обнаружением пузырьков. Тестирование на уровне партии включает в себя проверку взрыва высокого давления, где фитинги должны превышать пороговые значения давления сбоя выше 50 бар. Документация записывается и связана с производственными идентификаторами.
8. Оценка термического велосипеда и устойчивости к старению
Чтобы обеспечить производительность в различных условиях окружающей среды, фитинги подвергаются испытаниям термического цикла между -20 степенью и 95 градусами. Каждый цикл включает в себя поток воды под давлением через фитингу в течение определенного интервала времени. PPSU и латунные компоненты проверяются на наличие размерных изменений, обесцвечивания и запечатывания целостности после цикла. Дополнительные тесты на старение включают воздействие ультрафиолетового ультрафиолета для полимерных частей и выносливость соляного распыления для компонентов. Результаты оцениваются в соответствии с ISO 19893 и ASTM F876 Приложение стандартов тестирования.
9. Контроль качества линии сборки и индивидуальная проверка
Установка производства включает в себя несколько встроенных контрольных точек контроля качества. К ним относятся визуальный осмотр на наличие поверхностных дефектов, валидацию размеров и подтверждение присутствия уплотнительного кольца с использованием систем машинного зрения. После сборки 100% фитингов функционально проверяются на внутреннюю блокировку и концентричность. Датчики крутящего момента используются для проверки плотности предварительно подготовленных компонентов, таких как рукава или интегрированные адаптеры. Операторы следуют стандартным операционным процедурам (SOP), а данные проверки регистрируются в системе ERP для отслеживания.
10. Упаковка, маркировка и прослеживаемость продукта
Готовые фитинги очищаются, высушивают и упаковывают в отдельные отсеки или запечатанные мешки, чтобы предотвратить загрязнение или деформацию во время транзита. Каждый пакет включает в себя метки, указывающие номер детали, тип материала, класс давления и код производственного участка. QR -коды ссылаются на цифровые сертификаты и руководства по продукту. Инструкции хранения, диапазоны температуры и руководство по установке четко напечатаны для прозрачности цепочки поставок. Процесс упаковки Ифана следует процедурам ISO 9001: 2015, обеспечивая отслеживание от сырья до окончательной отгрузки.
Вывод: точность производства и техническая надежность
Слайд-фитинги Ifan Quick-Connect Pex разработаны благодаря строгой структуре производства и проверки. От анализа сырья до обработки, интеграции уплотнительного кольца, покрытия и тестирования давления, каждый компонент контролируется для точности размерных и целостности соединения. Фитинги построены для работы при гидравлическом напряжении и изменении температуры при сохранении утечки уплотнений. Благодаря структурированной отслеживаемости и совместимости в глобальных стандартах PEX Pipe, ИФан предоставляет продукт с высокой спецификацией для технически требовательных трубопроводных систем.
